@3000家水泥厂!水泥窑纳米隔热材料应该这么用!

Release time:2021-05-26  Browse times:3266

随着我国水泥工业的快速发展,近年来,水泥公司对降温扩容、节能降耗的要求越来越高。据了解,水泥窑烧成系统长期处于高温运行状态。为了进一步提高水泥热工设备的运作效益,选择一种更好的隔热保温材料,在保温层厚度不增加甚至减薄的情况下让外壳温度降低的更多,同时可以扩大有效容积,降低散热损失,从而达到降低能耗、提产增效的效果,为企业带来更多的经济效益。

南京紫阳新材料科技有限公司(以下简称南京紫阳)自主研发、生产、销售的ZIT纳米保温材料,保温性能是传统的硅酸钙板4倍左右,可以达到扩大容积和节约能源的目的。以下是南京紫阳各类型纳米隔热材料和传统材料的性能对比,详情见—1。


   隔热材料主要性能指标         —1

序号

原结构

使用温度

密度Kg/m3

抗压

MPa

重烧线收缩850℃

导热系数

(800 ℃)

主要化学成分

1

微孔硅酸钙板

1000

220

1.0

≤2

0.15

SiO2

CaO

2

950 型纳米隔热板

950

250

0.50

≤2

0.034

SiO2

SiC

3

1000 型纳米隔热板

1000

550

1.25

≤1

0.072

SiO2

SiC

4

1200型纳米隔热板

1200

550

1.25

≤1

0.072

SiO2

5

隔热性能对比

25mm950型纳米隔热板相当于100毫米传统硅酸钙隔热材料

50mm1000型(或1200型)纳米板相当于100毫米传统硅酸钙隔热材料



一、星船城汪洋建宝水泥3200吨三次风管

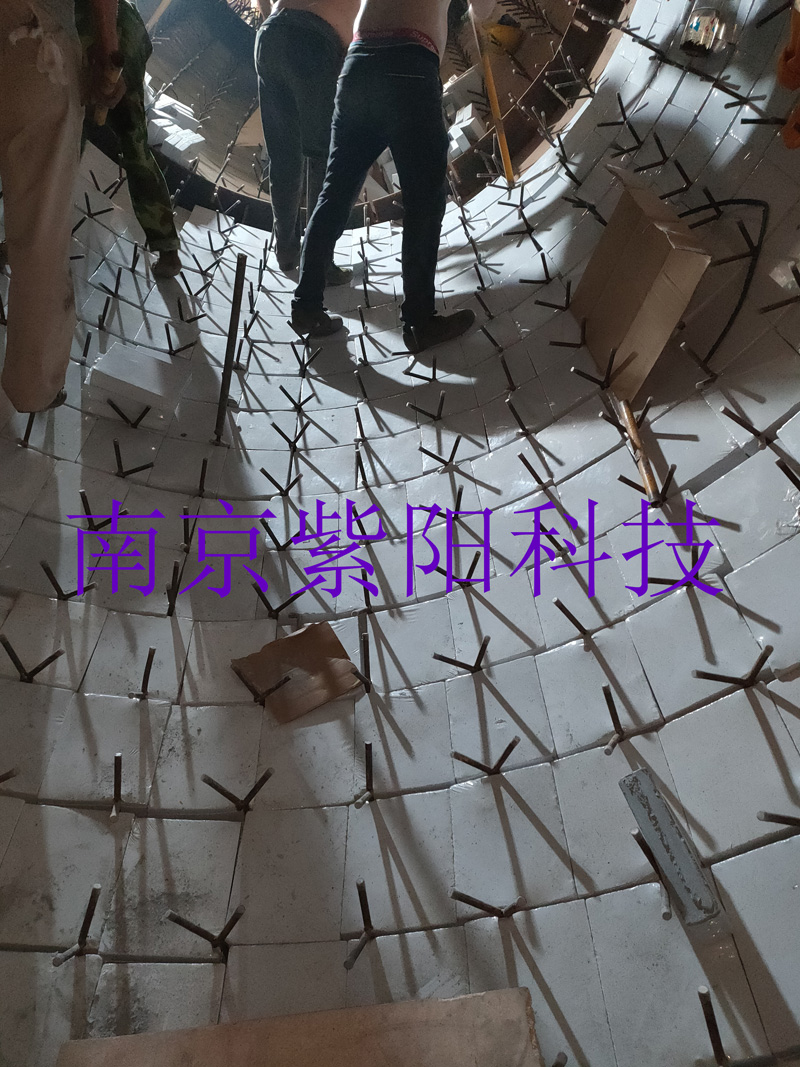

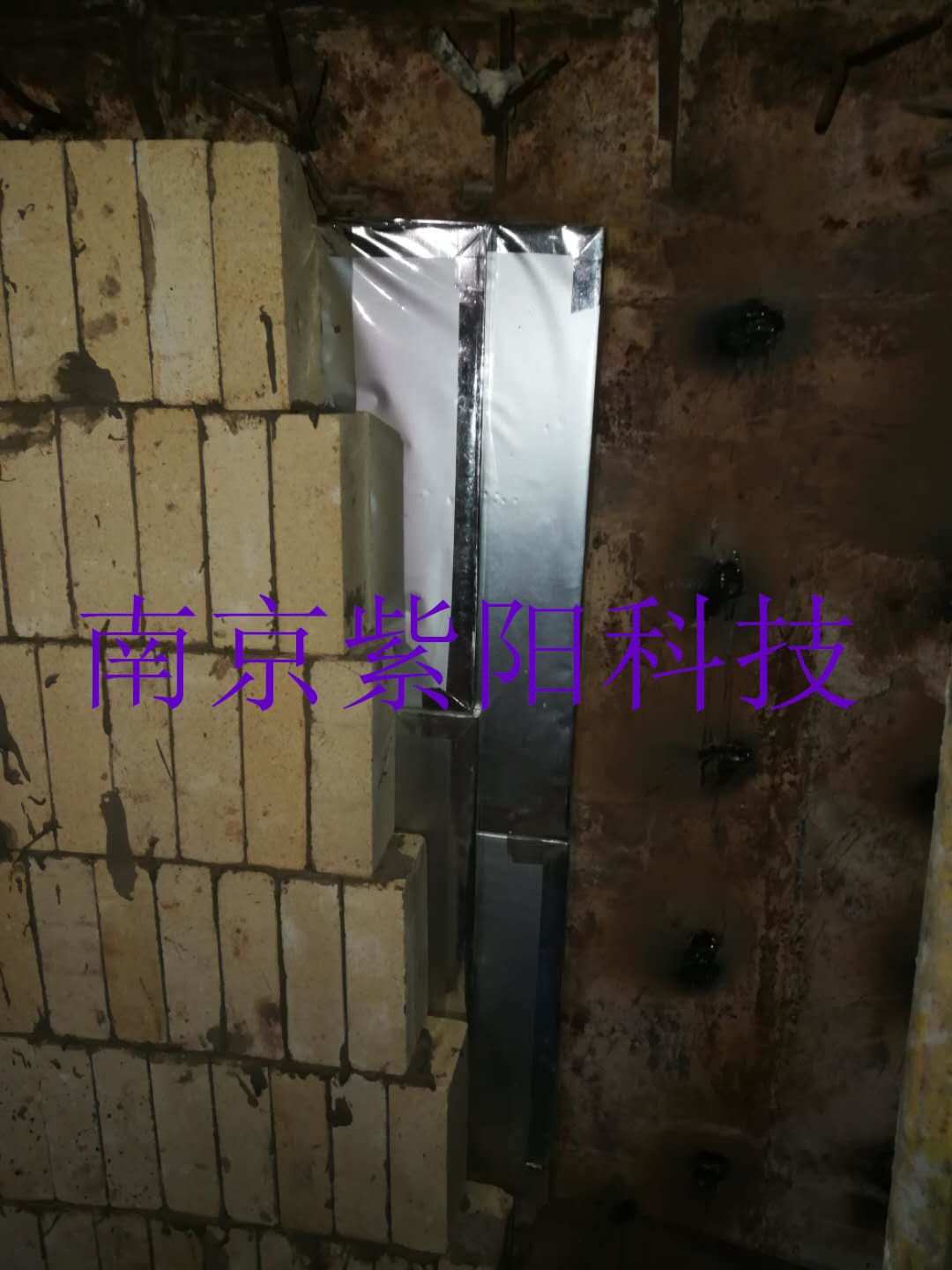

2020年疫情影响,各水泥企业纷纷响应有关政策调整生产周期,星船城汪洋建宝水泥考虑到纳米材料在其他烧成设备上降温效果较好的情况,在三次风管部位应用ZIT纳米隔热材料进行隔热应用。现场安装图片如下:

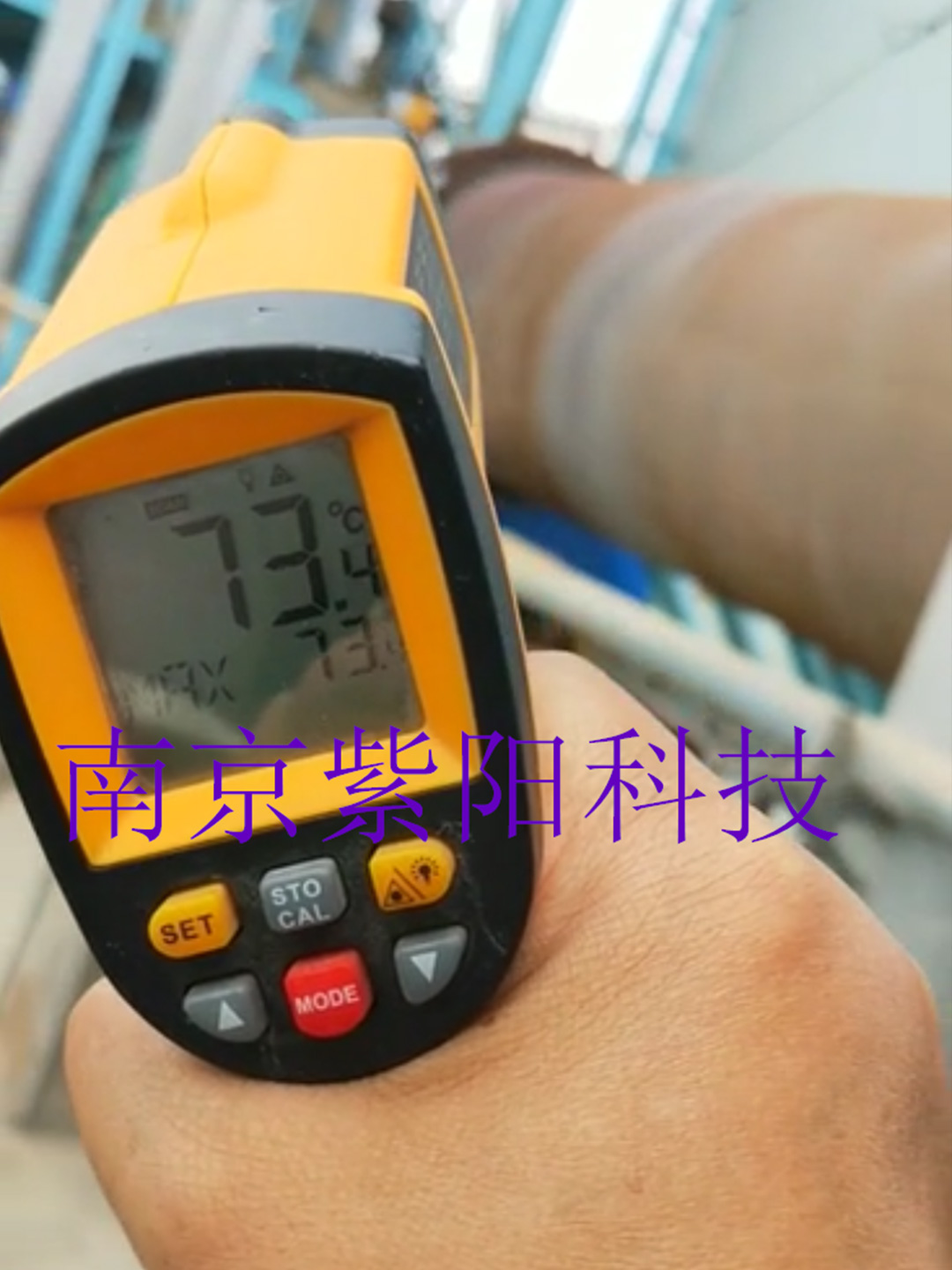

为了考证ZIT纳米隔热材料性能,建宝水泥在三次风管运行一周后对外壳温度进行测试,与原结构外壳温度进行对比,具体对比结果,详见下表-2:

                  三次风管保温层隔热改造效果          表—2

序号

方案

内部温度

外壳温度

环境温度

测量时间

1

114mm耐火砖+80mm硅酸钙板

1150℃

170℃

20℃

/

2

114mm耐火砖+

80mmZIT1000型纳米隔热板

1150℃

73℃

25℃

2020.6.10

3

应用80mmZIT1000型纳米隔热板,对比原方案外壳温度降低97℃,根据水泥厂技术反馈得知,应用ZIT纳米隔热材料,三次风管长期运行下外壳温度可控制在100℃以内,降温效果非常明显,满足生产需求。


二、米脂冀东水泥2000吨窑头罩

米脂冀东水泥窑头罩在运行过程中外壳温度过高,外壳温度可达140℃以上,保温效果差,导致大量热能散失,降低了热效率。

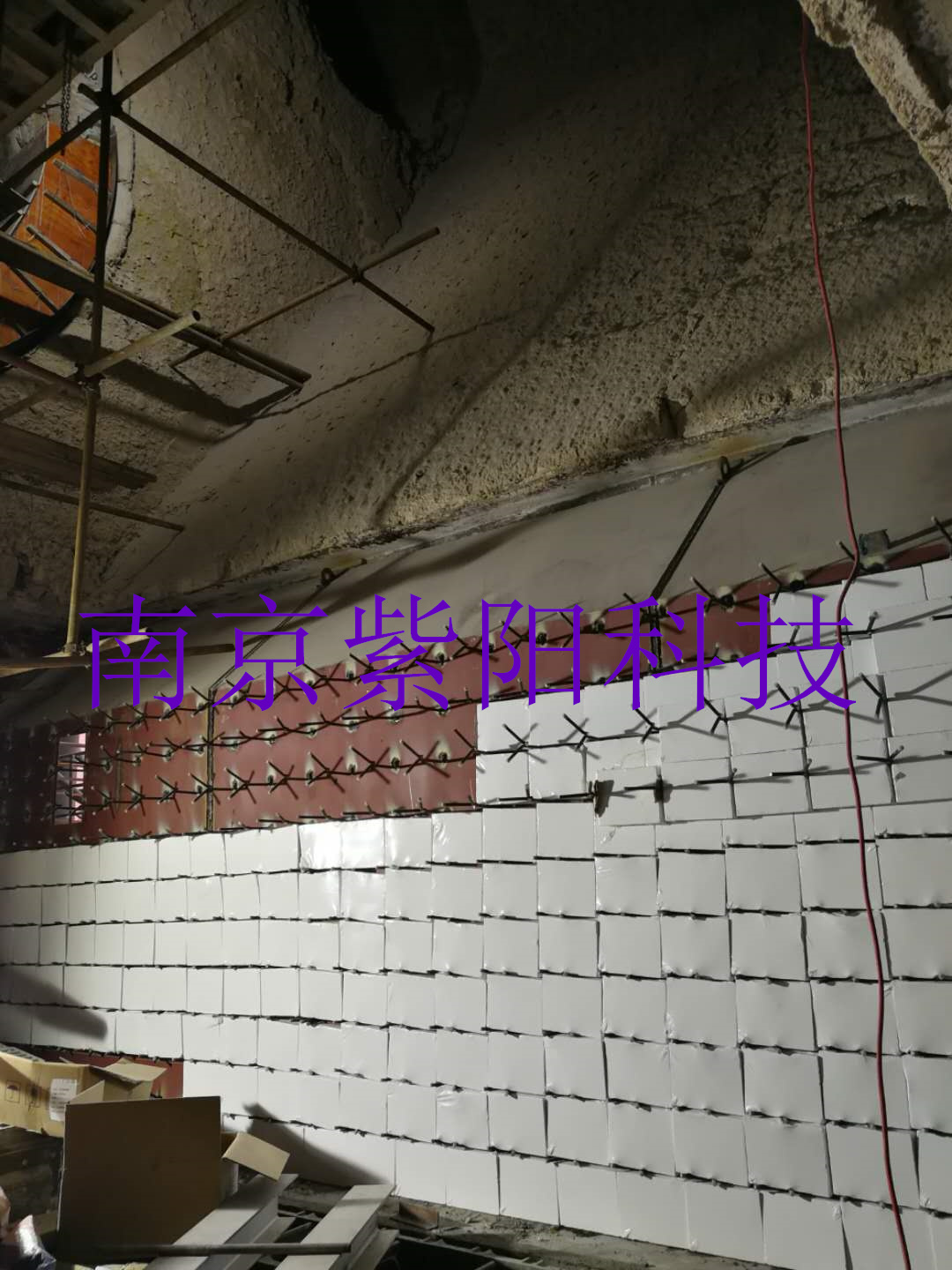

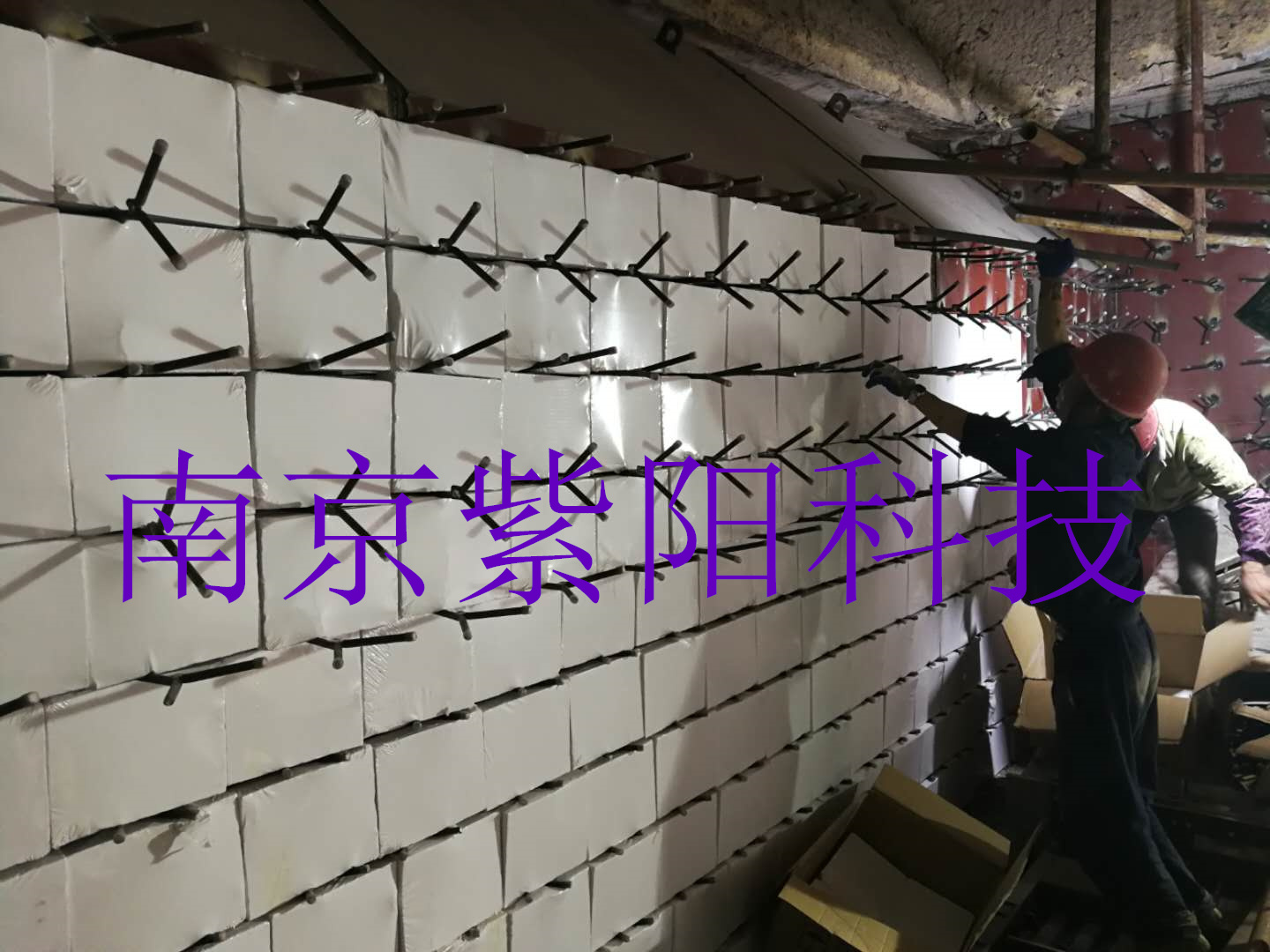

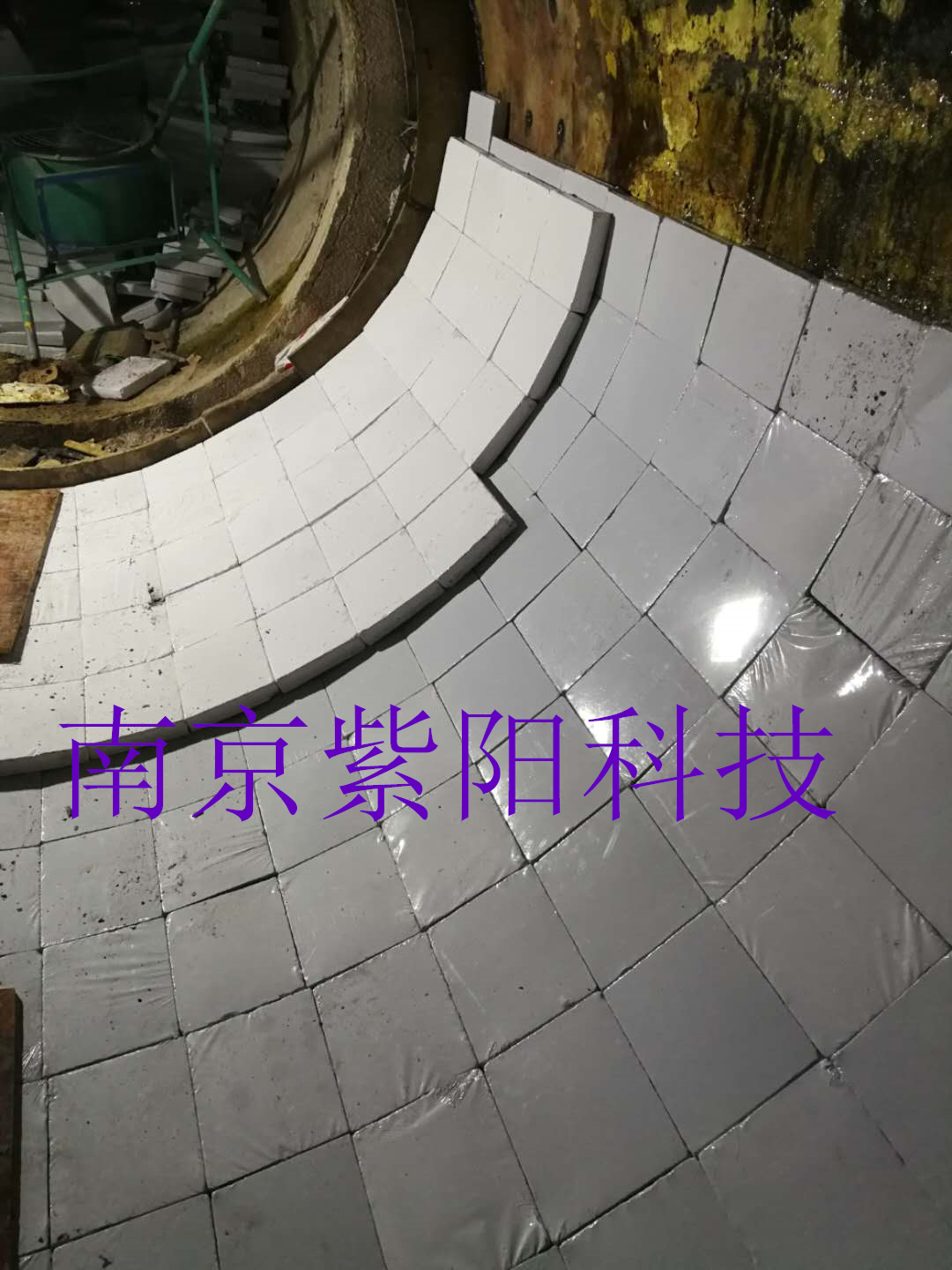

经过对南京紫阳ZIT纳米隔热板的详细论证,米脂冀东水泥决定在超温的窑头罩内部使用ZIT纳米隔热材料,现场安装图片如下:


为了考证ZIT纳米隔热材料性能,米脂冀东水泥在窑头罩运行一段时间后对外壳温度进行测试,与原结构外壳温度进行对比,具体对比结果详见下表-3:

        窑头罩保温层隔热改造效果         3

序号

结构

内部温度

外壳温度

环境温度

备注

1

150mm浇注料+115mm硅酸钙板

1200

140

20

原方案

2

180mm浇注料+

40mm1200型纳米隔热板+10mm950型纳米隔热板

1200

75

29

改造后

3

应用了ZIT40mm1000型+10mm950型纳米隔热板,对比原方案外壳降低65单边扩容35mm,降温效果非常明显

米脂冀东烟气室在长期运行过程中,外壳温度过高,导致大量热能散失,降低了热效率,纳米隔热板的使用,满足了扩容的需要,大大降低了外壳温度,减少了热量损失,从以上的应用数据和保温效果来看,ZIT纳米保温材料在未来的一段时间里,包括水泥行业在内,都是各行业首选的新型保温材料。

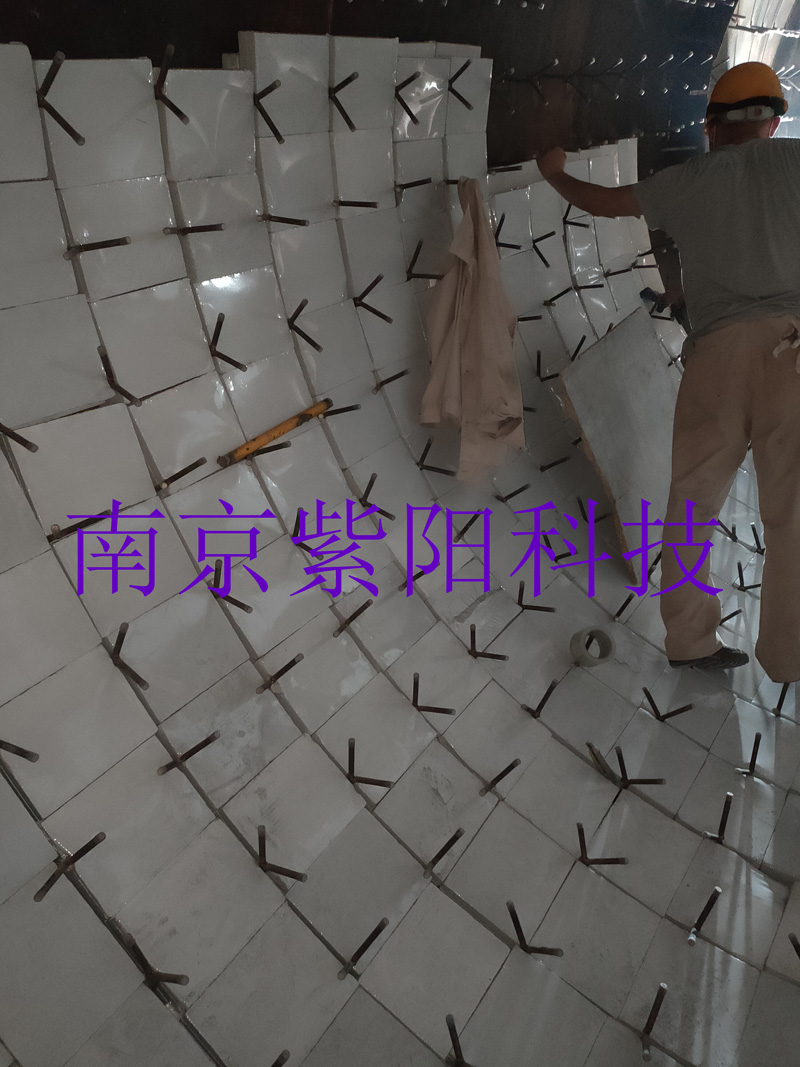

三、其他现场施工图片

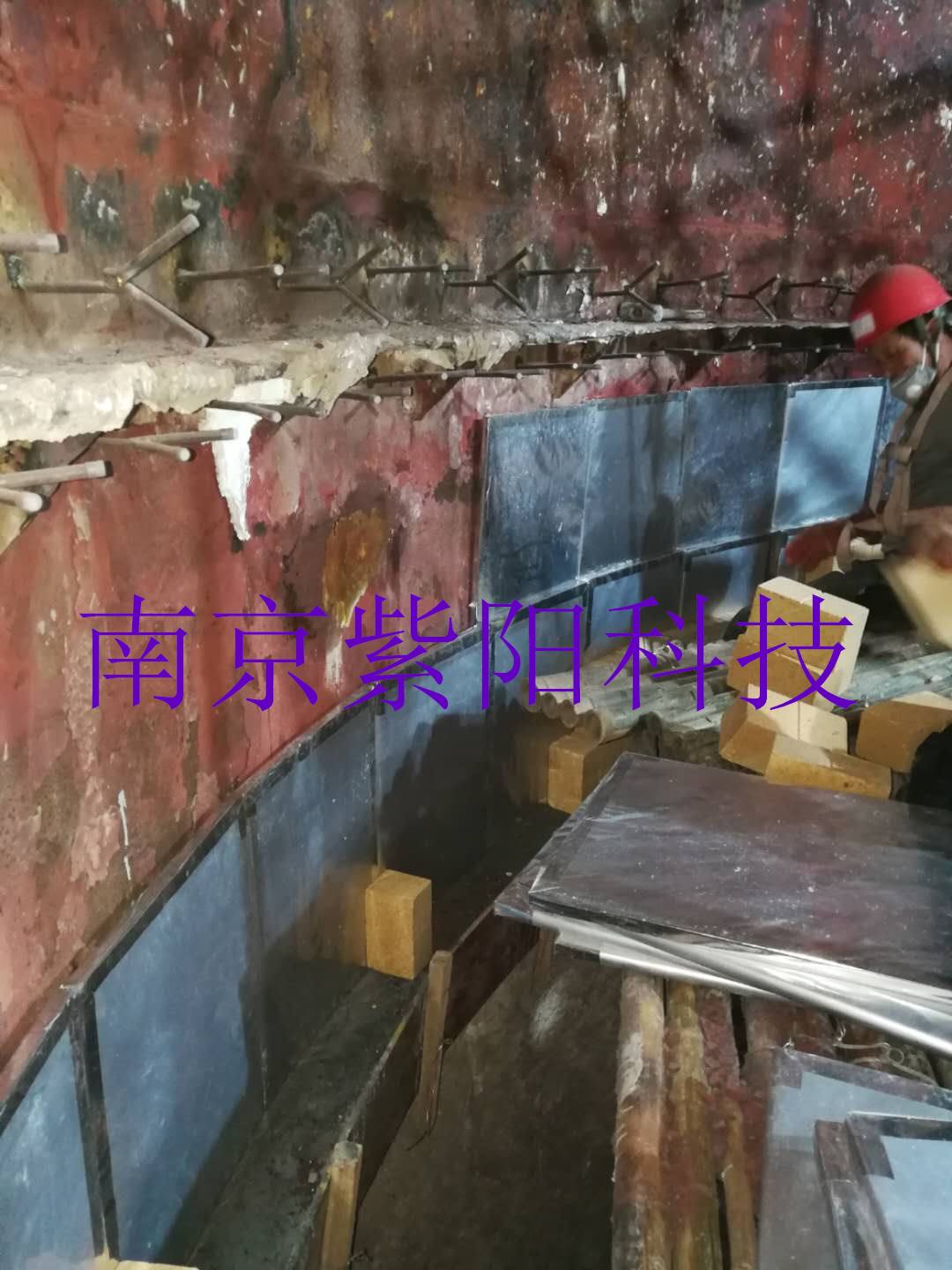

1.广西金鲤水泥5000吨篦冷机纳米板施工图片


2.桂林南方水泥5000吨三次风管纳米板施工图片


桂林南方水泥5000吨分解炉纳米板施工图片



3. 贵州金久水泥4000吨水泥磨滑履隔热毡施工图片
